В промышленной логистике и на производственных площадках надежность транспортировки материалов зависит от правильного подбора ходовой части. Неповоротные решения применяют там, где важнее устойчивость на прямом ходе, предсказуемая траектория и минимальные отклонения при перемещении тяжелых грузов.

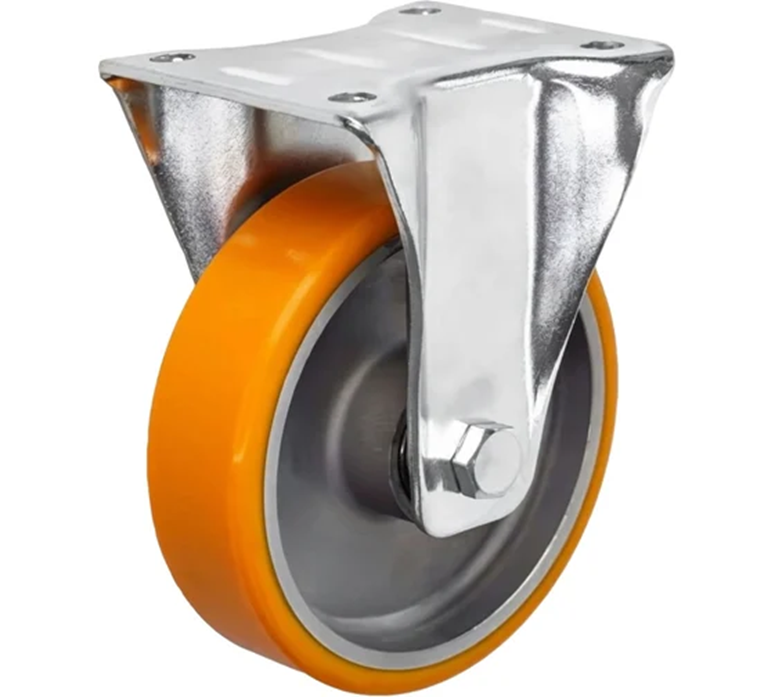

Колеса для тележек большегрузные неповоротные востребованы на складах, в цехах, на рампах, в распределительных центрах и на объектах с интенсивными потоками паллет и металлопроката. Их выбирают, когда тележка работает по заданным маршрутам и требуется выдерживать высокие нагрузки без потери ресурса.
Где и как применяются
В складских коридорах и на рампах неповоротная часть помогает держать прямолинейное движение при перевозке паллет, коробов, тары. Это снижает риск «рыскания» тележки и облегчает проход через узкие проходы при правильной компоновке колесной базы.
Производственные цеха и участки сборки
На производстве важны повторяемость маршрута и устойчивость при перемещении тяжелых заготовок. Неповоротные колеса часто применяют в составе тележек для металлопроката, инструментальных платформ и технологических подкатных стоек, где требуется минимальная боковая раскачка.
Уличные и смешанные условия
При вывозе грузов на площадку с неровностями критичны диаметр колеса и стойкость к ударам. Чем больше диаметр, тем легче преодолевать стыки и мелкие препятствия, однако возрастает высота платформы и требования к устойчивости.
Компоновка тележки и безопасность
Неповоротные колеса обычно ставят парой для стабильного направления, а для маневренности дополняют поворотными (или наоборот – в зависимости от задачи). Для безопасности учитывают:
- Тормоза и фиксаторы для удержания тележки на уклонах и во время операций.
- Клиренс и защиту от наматывания мусора, стружки, пленки.
- Совместимость с полом: нагрузка на точку контакта, риск следов, требования к антистатике.
- Крепление: площадка или ось, качество метизов, контроль затяжки.
Практический ориентир выбора: сначала определяют реальную массу и режим работы, затем подбирают материал и подшипник под покрытие и среду, и только после этого выбирают диаметр и способ крепления. Такой порядок снижает риск преждевременного износа и повышает безопасность перемещения тяжелых грузов.
Критерии грузоподъёмности и проверка прочности оси
Грузоподъёмность большегрузного неповоротного колеса определяется не только паспортной нагрузкой колеса, но и тем, как эта нагрузка передаётся через ось, кронштейн и раму тележки. Для корректного выбора важно учитывать реальную схему опирания, динамические воздействия и неравномерность распределения веса между колёсами.
Проверка прочности оси нужна, чтобы исключить пластические деформации, износ посадочных мест и усталостные разрушения при длительной эксплуатации. Осевой узел должен сохранять геометрию и работоспособность под максимальными нагрузками, включая пиковые перегрузы при наезде на препятствия и при резких манёврах.
Как задаётся требуемая грузоподъёмность
1) Исходная нагрузка на тележку: берут максимальную массу груза вместе с массой тележки и оснастки (настил, борта, стойки), а также возможные кратковременные перегрузы.
2) Распределение по колёсам: в реальности нагрузка почти никогда не делится поровну, поэтому расчёт ведут по «самому нагруженному колесу».
- Статическая оценка: базовое распределение массы по числу колёс с учётом смещения центра тяжести.
- Коэффициент неравномерности: учитывают перекос рамы, неровности пола, разную жёсткость колёс и люфты в крепеже.
- Динамический коэффициент: вводят запас на удары и вибрации при движении (пороги, швы, ямы, стыки).
3) Запас прочности: выбирают колёса и ось с запасом по нагрузке, чтобы обеспечить ресурс узла и устойчивость к случайным перегрузкам, а не только «выдержать один раз».
Практическое правило выбора: паспортная грузоподъёмность одного колеса должна покрывать расчётную нагрузку на самое нагруженное колесо с учётом неравномерности и динамики, а крепёж и ось – иметь сопоставимый или больший запас по прочности.
Проверка прочности оси: что контролируют
- Срез (сдвиг) оси в зоне нагрузки: критично для осей малого диаметра и при высоких нагрузках.
- Изгиб оси: возникает из-за вылета колеса, зазоров и схемы крепления; приводит к прогибу и ускоренному износу подшипников/втулок.
- Контактные напряжения на посадочных поверхностях (ось–втулка/подшипник): важны для предотвращения смятия и овальности.
- Усталостная прочность: если тележка работает циклически (склад, производство), ось проверяют на ресурс при многократных нагрузках.
- Стабильность крепления: проверяют, чтобы фиксирующие элементы (гайки, шплинты, стопорные кольца) не самоослаблялись и не допускали осевого смещения колеса.
Критичные параметры, которые нельзя игнорировать:
- Диаметр оси и качество обработки поверхности (износ и риск концентраций напряжений).
- Материал и термообработка (прочность, вязкость, стойкость к удару).
- Тип опоры: подшипник качения или втулка (разные требования к посадкам и смазке).
- Ширина ступицы и вылет: чем больше вылет, тем выше изгибающий момент.
- Условия среды: коррозия и абразив ускоряют износ, снижая фактический запас прочности.
Итог: корректная грузоподъёмность для большегрузных неповоротных колёс – это расчётная нагрузка на наиболее нагруженное колесо с учётом неравномерности и динамики, а проверка прочности оси должна подтверждать достаточный запас по срезу, изгибу, контактным напряжениям и ресурсу. Такой подход снижает риск деформаций, отказов и внеплановых простоев и обеспечивает предсказуемую эксплуатацию тележки под максимальной нагрузкой.
