Правильно организованный узел распределения и управления электропитанием определяет надежность всей системы: от квартиры и частного дома до производственного участка. Ошибки при монтаже приводят к перегреву, срабатываниям защит, ускоренному износу аппаратов и рискам поражения электрическим током.
Требования к установке и подключению включают выбор места, соблюдение условий окружающей среды, корректную коммутацию проводников, настройку защит и обязательные проверки после сборки. Ниже приведены практические ориентиры, помогающие выполнить работы безопасно и технологично.
Требования к подключению, защите и проверкам

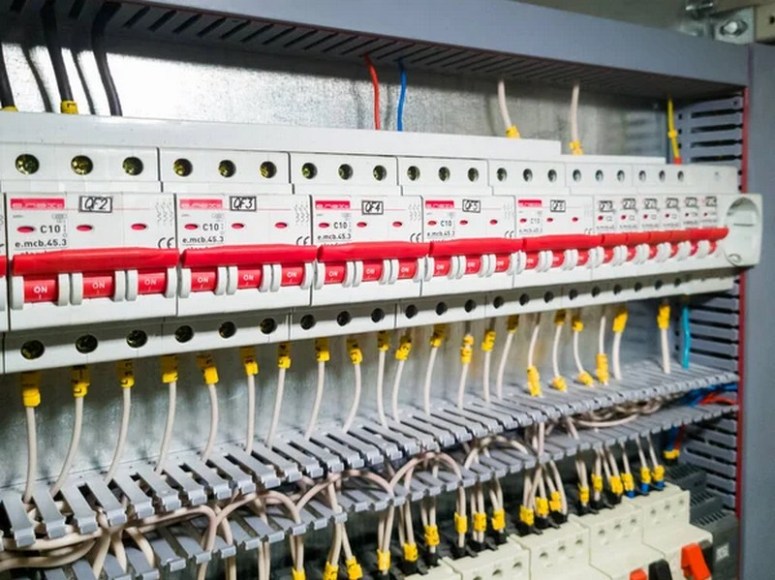

Подключение выполняют по проектной схеме или однолинейной диаграмме с обязательной маркировкой проводов, клемм и аппаратов. Сечения жил подбирают по току нагрузки, условиям прокладки и допустимому нагреву, а наконечники и гильзы – по типу проводника и клеммного зажима.
Проводники внутри укладывают так, чтобы исключить натяжение, перегибы и контакт с острыми кромками. Силовые цепи разводят аккуратно, слаботочные – отдельно, при необходимости используют экраны и раздельные кабель-каналы.
Заземление, уравнивание потенциалов и защита
Корпус и дверца должны быть присоединены к защитному проводнику, а металлические части – включены в систему уравнивания потенциалов. Соединения выполняют надежно: с контролируемым усилием затяжки, применением шайб и контактных поверхностей без краски в зоне присоединения.
Защитные аппараты подбирают по назначению: автоматические выключатели – по току и отключающей способности, устройства защитного отключения – по току утечки и типу, а также учитывают селективность, чтобы при аварии отключался минимальный участок сети.
Пусконаладка и контроль качества
После сборки проверяют затяжку всех клемм, отсутствие оголенных токоведущих частей, правильность фазировки, корректность подключения нейтрали и PE, работоспособность механических блокировок и индикации. До подачи нагрузки проводят испытания изоляции и контроль цепей управления.
Перед вводом в эксплуатацию выполняют функциональные проверки: срабатывание защит, правильность включения/отключения групп, отсутствие нагрева на соединениях при пробной нагрузке. Результаты фиксируют в документации, а изменения схемы отражают в маркировке и перечне элементов.
- Монтаж: прочное крепление, корректные вводы кабелей, защита от влаги и механических воздействий.
- Подключение: подбор сечений, правильные наконечники, раздельная укладка цепей, маркировка.
- Защита: грамотный выбор автоматов и УЗО, обеспечение селективности, надежное PE-соединение.
- Проверки: контроль затяжки, испытания изоляции, функциональные тесты и оформление результатов.
При соблюдении этих требований электрошкаф обеспечивает предсказуемую работу системы, упрощает обслуживание и снижает вероятность аварий. Ключевой принцип – выполнять подключение по документированной схеме, применять совместимые компоненты и подтверждать качество сборки проверками.
Нормативы и документация: что проверить перед монтажом
Перед монтажом электрошкафа важно убедиться, что выбранное место установки, состав оборудования и способ подключения соответствуют действующим нормативам и проектной документации. Это снижает риск отказов, претензий со стороны надзора и ускоряет ввод в эксплуатацию.
Проверка документов и требований до начала работ позволяет заранее выявить несоответствия (по степени защиты, заземлению, кабельным вводам, уставкам защит и маркировке), чтобы не переделывать шкаф и трассы после сборки и испытаний.
Чек-лист документов и норм, которые нужно сверить
1) Проект и исходные данные
- Однолинейная схема, схемы внешних соединений, спецификация (BOM), перечень кабелей и нагрузок.
- Расчёты токов, селективности/координации защит, токов КЗ, падения напряжения (если предусмотрены проектом).
- План размещения и привязки: отметки, проходы, зоны обслуживания, направление открывания дверей.
- Категории надёжности, требования к резервированию, АВР (если есть), требования к диспетчеризации/АСУ.
2) Соответствие шкафа условиям эксплуатации
- Степень защиты оболочки (IP) и исполнение по климату/условиям окружающей среды (пыль, влага, коррозия, температура).
- Наличие/необходимость вентиляции, фильтров, обогрева, кондиционирования; проверка теплового баланса (по проекту или паспорту производителя).
- Требования по пожарной безопасности: огнестойкость проходок, кабельные вводы, негорючие материалы, расположение относительно источников тепла.
3) Заземление, уравнивание потенциалов и защитные меры
- Схема заземления объекта и тип системы (TN/TT/IT) по проекту; наличие PE-шины, правильность разделения N и PE (если требуется).
- Наличие главной/дополнительной системы уравнивания потенциалов и точки присоединения корпуса шкафа.
- Наличие и корректность выбора УЗО/дифзащит (где предусмотрено), устройств защиты от перенапряжений (УЗИП), аппаратов защиты цепей управления.
4) Кабельные линии и подключение
- Марки и сечения кабелей, допустимые токовые нагрузки, способ прокладки и заполнение лотков/труб (по проекту).
- Типы кабельных вводов/сальников, радиусы изгиба, разделение силовых и сигнальных цепей, экранирование и заделка экранов.
- Клеммные ряды: соответствие нумерации, запас клемм, наличие перемычек/разделителей, правильность наконечников и опрессовки.
5) Маркировка, предупреждающие надписи и идентификация
- Маркировка аппаратов, клемм, проводов, кабелей, вводов; соответствие обозначений схемам.
- Таблички: напряжение, категория/назначение, предупреждения, обозначение PE/N шин, указание источников питания (в т.ч. резервных).
- Наличие актуальной исполнительной документации (с изменениями) и комплекта схем в шкафу/у ответственного.
6) Приёмка, испытания и документы на оборудование
- Паспорта и сертификаты/декларации на шкаф и комплектующие, протоколы заводских проверок (при наличии).
- Программа и методика испытаний (ПМИ) или перечень проверок: непрерывность PE, сопротивление изоляции, проверка чередования фаз, проверка уставок защит, функциональные испытания цепей управления и блокировок.
- Акты скрытых работ (проходки, заземляющие проводники, трассы), исполнительные схемы, протоколы измерений и наладки.
Итог: перед монтажом электрошкафа нужно сверить проектные решения с требованиями нормативов и фактическими условиями объекта, проверить комплектность документов и готовность к испытаниям. Чем тщательнее этот контроль выполнен заранее, тем меньше риск переделок, простоев и отказов при вводе в эксплуатацию.
