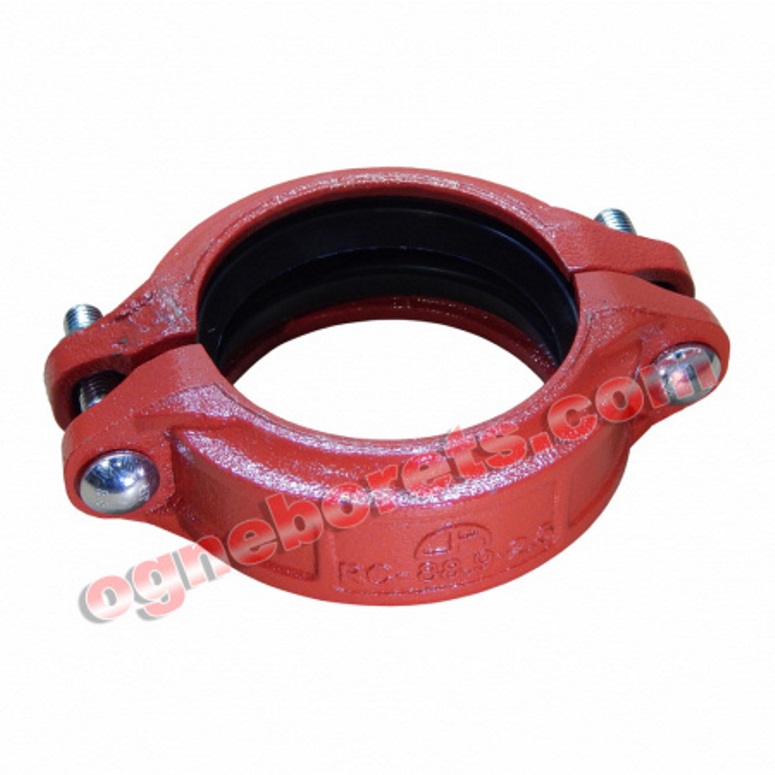

Гибкая муфта грувлок — это механическое соединение труб, предназначенное для монтажа магистралей, в которых допускаются осевые смещения, угловые отклонения и вибрационные нагрузки. Основой такой муфты являются две металлические полуобоймы, стягиваемые болтами, и эластичная прокладка, обеспечивающая герметичность. Отличительной особенностью гибкой версии является возможность компенсировать движения трубопровода без нарушения давления и целостности соединения.
Муфта фиксируется на трубах благодаря специальным кольцевым канавкам — грувам. При затяжке корпуса зацепы полуобойм входят в канавки и фиксируют трубы, а прокладка обжимает соединение, создавая плотный герметичный контур. Конструкция выдерживает рабочее давление, температурные перепады и постоянные вибрации, что делает её востребованной на объектах с высокими эксплуатационными требованиями.
Гибкие муфты отличаются от жёстких тем, что позволяют трубам слегка поворачиваться относительно друг друга и смещаться на небольшой диапазон. За счёт этого система получает дополнительную защиту от температурного расширения, ударных нагрузок, пульсаций от насосов и вибраций оборудования.
Преимущества гибких муфт
Гибкие муфты грувлок стали стандартом в инженерных системах благодаря сочетанию функциональности и простоты монтажа. Основные преимущества:
- Компенсация смещений и вибраций. Соединение не передаёт жёсткую нагрузку на трубы, снижает риск трещин и разгерметизации.
- Быстрый и безопасный монтаж без сварки. Работы можно выполнять в действующих помещениях, без риска пожара или повреждения оборудования.
- Обслуживаемость. Муфту можно быстро разобрать, заменить прокладку или участок трубы, выполнить диагностику.
- Долговечность. Материалы корпуса и прокладки выдерживают многолетнюю эксплуатацию под давлением.
- Снижение нагрузки на опоры труб. Благодаря гибкости уменьшается воздействие на крепления, компенсаторы и монтажные элементы.
- Универсальность применения. Подходят для широкого диапазона диаметров и материалов труб.
Где применяется гибкая муфта грувлок
Гибкие грувлок-муфты применяются в системах, где важны виброзащита, возможность микродвижений и высокая надёжность при постоянной нагрузке. Основные сферы применения:
- Системы пожаротушения.
Это ключевая область использования. В спринклерных и дренчерных линиях гибкие муфты помогают компенсировать пульсации давления, работу насосов, тепловые смещения труб и вибрации оборудования. Они повышают общую устойчивость системы и уменьшают риск повреждений трубопровода. - Насосные станции и пожарные насосные.
Насосы создают вибрации и гидроудары, которые передаются по трубам. Гибкие муфты уменьшают эти нагрузки, защищают магистрали и продлевают срок службы оборудования. - Системы HVAC (отопление, вентиляция, кондиционирование).
Применяются для теплосетей, чиллеров, охлаждающих контуров и систем с переменной температурой. Гибкость соединения позволяет компенсировать тепловое расширение труб. - Промышленные трубопроводы.
Используются на производствах, где оборудование работает с вибрацией или резкими переходами режимов. Подходят для технической воды, растворов, охлаждающих жидкостей и других неагрессивных сред. - Объекты с движущимися конструкциями.
Например, мостовые переходы, крупные складские комплексы, здания с тепловыми деформациями или подвижными технологическими блоками.
Почему гибкие муфты важны именно для пожарных систем
В противопожарных системах трубопровод должен оставаться герметичным и работоспособным десятилетиями, в том числе под воздействием:
- постоянных перепадов температуры в здании,
- вибраций насосов при запуске,
- гидроударов при резком наборе давления,
- микроподвижек конструкций здания,
- работающего оборудования.
Гибкая муфта грувлок компенсирует все эти факторы, снижает риск появления течи и повышает общую надёжность системы пожаротушения. Именно поэтому этот тип соединений часто включают как обязательный элемент на определённых участках магистралей.
