Проверка силы тока и напряжения в бытовом кондиционере помогает определить, корректно ли питается оборудование и не перегружается ли электродвигатель компрессора, вентиляторов и электроника управления. Неверные параметры питания часто становятся причиной самопроизвольных отключений, ошибок на дисплее, перегрева и ускоренного износа узлов.
Контроль электрических параметров важен как при первичной установке, так и при сезонном обслуживании. Грамотные измерения позволяют отличить проблемы сети (просадки, перекос фаз, плохие контакты) от неисправностей самого кондиционера и принять меры до того, как возникнет серьезная поломка. Всегда следует air conditioner repair services доверить специалистам.
Что и где измеряют: основные точки контроля
Для оценки состояния электропитания обычно проверяют напряжение на клеммной колодке внутреннего и/или наружного блока, а также ток потребления компрессора и вентиляторов. Сравнение фактических значений с паспортными данными (шильдик, инструкция) дает понимание, работает ли система в нормальном режиме.
Напряжение питания
- На вводе линии: измерение в розетке/на автомате показывает качество питания до кондиционера.
- На клеммах блока: помогает выявить потери напряжения из-за тонкого кабеля, плохих соединений, подгоревших клемм.
- Под нагрузкой: важно проверять во время работы компрессора, так как просадка может проявляться только при пуске и наборе мощности.
Если напряжение заметно отклоняется от номинала или сильно «проседает» при старте, кондиционер может уходить в защиту, а компрессор – работать с повышенным нагревом и током.
Сила тока (ток потребления)
- Рабочий ток: измеряется токовыми клещами на питающем проводнике во время стабильной работы.
- Пусковые значения: кратковременно выше рабочих; важны для оценки адекватности автомата и сечения кабеля.
- Ток отдельных узлов: при необходимости оценивают вентиляторы, нагреватели картера (если есть), плату питания.
Повышенный ток нередко указывает на загрязнение теплообменников, неисправность вентилятора, проблемы с компрессором, дефицит/избыток хладагента или неправильные условия теплоотдачи наружного блока.

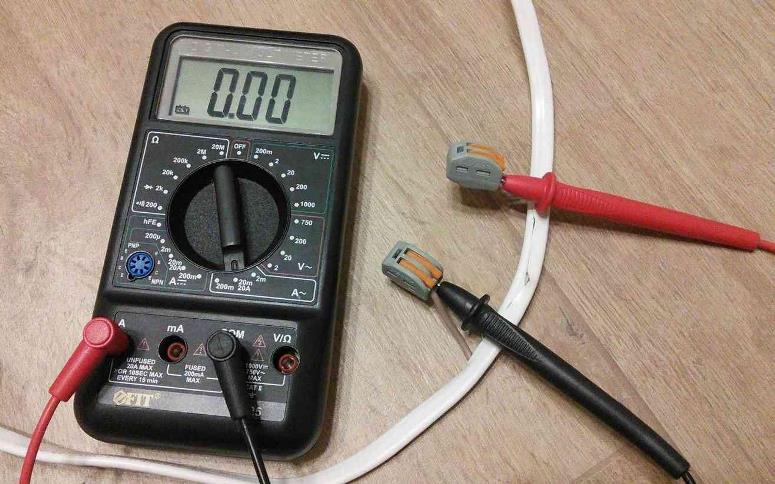

Подготовка мультиметра и выбор диапазонов измерений для сетей 220–240 В
Перед измерениями в цепях бытового кондиционера убедитесь, что мультиметр исправен: целые щупы без повреждений изоляции, чистые и плотно сидящие наконечники, батарея прибора не разряжена, а корпус не имеет трещин. Для сетей 220–240 В используйте только мультиметр с категорией безопасности CAT II (минимум для бытовой розетки) или предпочтительно CAT III (для распределительных цепей), с номиналом по напряжению не ниже 600 В.
Неправильный выбор гнёзд и режима измерения – основная причина выхода прибора из строя и аварий. Всегда проверяйте, что красный щуп подключён в правильное гнездо (V? для напряжения, A/10A для тока), а режим соответствует измеряемой величине (AC V для переменного напряжения сети, AC A для переменного тока). Измерение напряжения выполняется параллельно, измерение тока – только последовательно или токовыми клещами (если они доступны).
Итоговая последовательность настройки и выбора диапазона
- Осмотр и проверка щупов: отсутствие надрезов, оголённого металла, люфта в разъёмах; при необходимости замените щупы.
- Проверка прибора: включите мультиметр, убедитесь в стабильности индикации; при наличии функции – выполните самотест/проверку предохранителей.
- Подключение щупов:
- чёрный – в COM;
- красный – в V? для измерения напряжения;
- красный – в A или 10A только для измерения тока (с исправным предохранителем соответствующего входа).
- Выбор режима:
- для сети 220–240 В – AC V (V~);
- для потребляемого тока компрессора/вентиляторов – AC A (A~) (или токовые клещи как более безопасный способ).
- Выбор диапазона:
- при ручных диапазонах для напряжения – ставьте самый высокий (например, 600–750 В), затем снижайте до ближайшего (200/300 В использовать нельзя для 230 В, если он ниже ожидаемого);
- при автоматическом выборе – оставьте Auto, но предварительно убедитесь, что выбран именно режим AC V, а не DC.
- Контрольный замер: перед работой на клеммах кондиционера сделайте пробное измерение в заведомо рабочей розетке, чтобы убедиться в корректной настройке.
- Завершение: после измерений верните красный щуп в гнездо V? (если использовали токовый вход) и установите переключатель в безопасное положение (выключение или режим напряжения).
- Запрещено измерять напряжение, когда красный щуп вставлен в гнездо A/10A.
- Запрещено переключать диапазоны/режимы при касании щупами токоведущих частей, если это не допускается инструкцией прибора.
- Приоритет – измерение напряжения в режиме AC и работа в диапазоне, заведомо превышающем 240 В, с последующим уточнением для точности.
Итог: для сетей 220–240 В мультиметр подготавливают проверкой исправности, правильным подключением щупов и выбором AC-режима, а диапазон напряжения берут с запасом (обычно 600–750 В) и затем уточняют. Это обеспечивает корректные показания при диагностике кондиционера и снижает риск ошибки, короткого замыкания и повреждения прибора.
