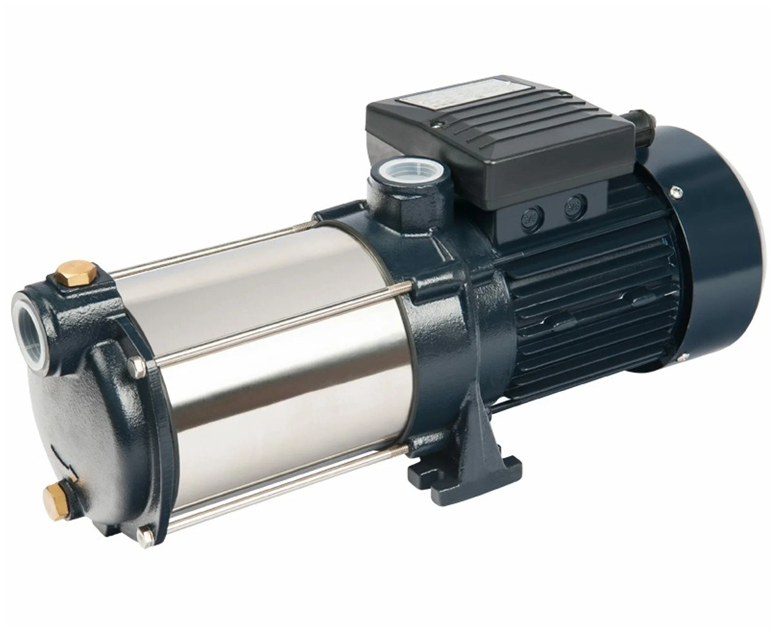

Многоступенчатые насосы – это насосное оборудование, в котором давление повышается последовательно на нескольких рабочих ступенях, что позволяет получать высокий напор при стабильной подаче.
Такие решения применяются там, где обычных одноступенчатых агрегатов недостаточно: в системах водоснабжения и повышения давления, для подачи воды на значительную высоту, а также в технологических процессах, требующих точного поддержания параметров потока.
В зависимости от конструкции и условий эксплуатации многоступенчатые насосы бывают горизонтальными и вертикальными, поверхностными и погружными, с различными материалами проточной части и типами уплотнений. Понимание различий между видами помогает корректно подобрать оборудование под конкретную задачу – от частного дома до промышленного объекта – и заранее оценить энергопотребление, ресурс и требования к обслуживанию, чтобы выбрать насос на https://unitek-spb.ru/product-category/nasosnoe-oborudovanie/mnogostupenchatye-nasosy-nasosnoe-oborudovanie/ без ошибок.
Принцип повышения давления через последовательные рабочие колёса
В многоступенчатом насосе повышение давления достигается за счёт последовательного прохождения потока через несколько рабочих колёс (ступеней), установленных на одном валу или в едином гидравлическом тракте. Каждая ступень сообщает жидкости порцию энергии, поэтому общий напор формируется как суммарный результат работы всех ступеней.
В основе процесса лежит преобразование энергии: рабочее колесо увеличивает скорость потока, а затем в направляющем аппарате (диффузоре) часть кинетической энергии переходит в энергию давления. После этого поток выравнивается и подводится к следующему колесу, где цикл повторяется, что обеспечивает устойчивый рост давления при относительно компактных габаритах агрегата.
Как складывается напор по ступеням
Каждое последующее рабочее колесо получает жидкость уже с повышенным давлением на входе, но при этом добавляет к потоку примерно одинаковую «добавку» энергии, определяемую геометрией колеса и частотой вращения. Поэтому суммарный напор многоступенчатого насоса приблизительно равен сумме напоров отдельных ступеней, а увеличение числа колёс позволяет получить высокий напор без необходимости резко повышать скорость вращения.
- Рабочее колесо разгоняет жидкость и повышает её энергию за счёт центробежного воздействия (или иной схемы в зависимости от конструкции).
- Направляющий аппарат снижает скорость потока и преобразует её в рост статического давления, одновременно формируя правильный входной угол для следующей ступени.
- Промежуточные каналы обеспечивают передачу потока к следующему колесу с минимальными потерями и без завихрений.
Важно, что реальный прирост давления на каждой ступени зависит от гидравлических потерь: трения, утечек через уплотнения, местных сопротивлений и возможных нарушений режима течения. Поэтому при проектировании стремятся к тому, чтобы переходы между ступенями были плавными, а зазоры и уплотнения – оптимальными, иначе суммарный эффект последовательного «наращивания» давления будет снижаться.
