Трансформаторная подстанция — это ключевой узел любой системы энергоснабжения, отвечающий за прием, преобразование и распределение электроэнергии. Среди всего многообразия решений особое место занимают комплектные трансформаторные подстанции (КТП) наружной установки в киосковом исполнении.
Рекомендуется изучить информацию об этой конструкции.
Понятие

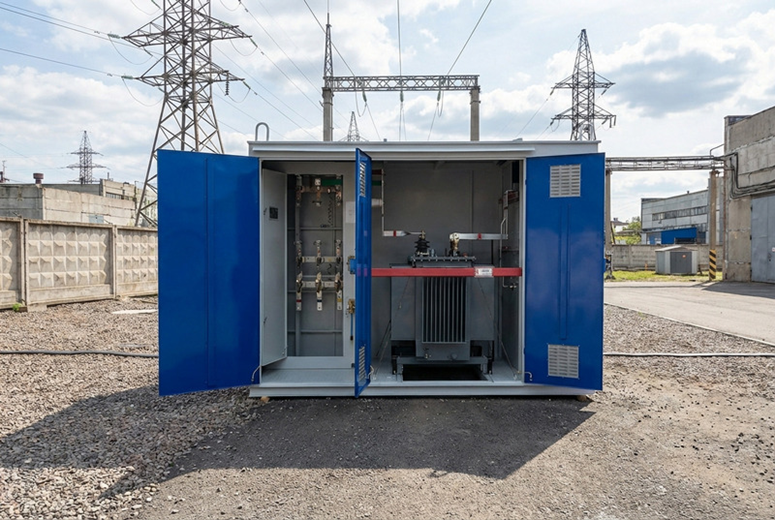

Конструктивно КТП киоскового типа представляет собой сварной металлический корпус (будку), изготовленный из листовой стали с антикоррозийным покрытием. Внутри он разделен на герметичные отсеки: устройство со стороны высокого напряжения, силовой трансформатор и распределительное устройство со стороны низкого напряжения.
Слово «киосковый» указывает на то, что все оборудование смонтировано в едином заводском блоке полной готовности. Это означает, что на объект подстанция доставляется в собранном виде. Для ее запуска в эксплуатацию достаточно подготовить фундамент, установить блок, подключить высоковольтные линии (через воздушные вводы) и кабели отходящих линий.
Важнейшая характеристика, заложенная в категории «проходная». Данная подстанция имеет два независимых входа и два выхода по стороне высокого напряжения. Она не просто понижает напряжение для конечного потребителя, но и позволяет осуществлять транзит мощности дальше по магистральной сети.
Если одна из линий выходит из строя, питание может быть переключено на резервную без отключения самой подстанции. В этом заключается главное преимущество проходных КТП перед тупиковыми аналогами, которые имеют только одно направление ввода и обесточиваются при аварии на магистрали.
Маркировка «КТПн» расшифровывается как «комплектная трансформаторная подстанция наружной установки».
Сферы применения и особенности интеграции в энергосети
Благодаря своей компактности, мобильности и высокой степени заводской готовности, проходные киосковые подстанции нашли широчайшее применение в различных отраслях экономики.
Установки используют:
- Промышленные площадки и производственные комплексы.
- Объекты инфраструктуры и сельского хозяйства.
- Карьерные разработки и горнодобывающая промышленность.
- Жилищно-коммунальное хозяйство и коттеджные поселки.
При выборе конкретной модели заказчикам необходима детальная информация о схемных решениях. Проходные КТП могут оснащаться различными коммутационными аппаратами на входе: от простых разъединителей до вакуумных выключателей. Наличие современных устройств релейной защиты и автоматики (РЗА) позволяет интегрировать подстанцию в системы телемеханики и диспетчеризации.
