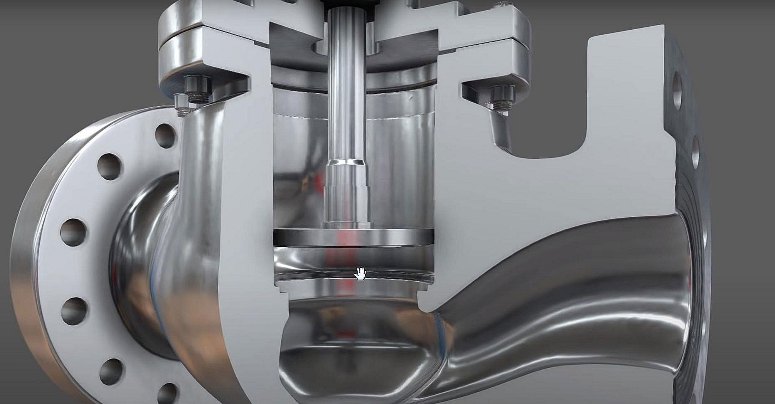

Регулирующие клапаны – это элементы трубопроводной арматуры, предназначенные для точного управления расходом, давлением или температурой рабочей среды (воды, пара, газа, технологических жидкостей) за счёт изменения проходного сечения.
Такие устройства применяются в системах отопления, вентиляции и кондиционирования, водоснабжения, теплосетях и промышленной автоматике, где важны стабильность параметров, безопасность и экономия ресурсов.
Достоинства и практическая польза
Ключевое преимущество – возможность точно поддерживать заданные параметры и тем самым повышать надёжность всей системы. Правильно подобранный клапан помогает избежать перегрева, гидроударов, разбалансировки контуров и перерасхода энергии.
Основные достоинства
- Экономия ресурсов – снижение затрат на тепло, воду, электроэнергию за счёт оптимального режима.
- Стабильность – поддержание расхода и температуры при изменяющейся нагрузке.
- Безопасность – уменьшение риска аварийных режимов при корректной настройке.
- Автоматизация – совместимость с датчиками, контроллерами и системами диспетчеризации.
- Гибкость – широкий выбор характеристик регулирования и типов присоединения.
Что учитывать при выборе
- Параметры среды: температура, давление, химическая совместимость материалов.
- Тип присоединения: резьбовое, фланцевое, сварное.
- Диапазон регулирования и требуемая точность.
- Пропускная способность (Kvs/Cv) и допустимый перепад давления.
- Тип привода и сигнал управления (при автоматизации).
Установка: основные этапы и ошибки
Монтаж регулирующего клапана требует соблюдения направленности потока, чистоты трубопровода и корректного расположения относительно насосов, фильтров и измерительных приборов. Ошибки установки часто приводят к шуму, кавитации, нестабильному регулированию и ускоренному износу.
Пошаговая установка
- Подготовка участка: отключить линию, сбросить давление, обеспечить безопасность работ.
- Промывка и очистка: удалить окалину, мусор, остатки герметиков; установить фильтр при необходимости.
- Проверка направления: ориентироваться по стрелке на корпусе и проектной схеме.
- Монтаж: установить клапан без перекосов, соблюдая соосность, используя корректные прокладки/уплотнения.
- Установка привода: закрепить привод согласно инструкции производителя, исключив нагрузку на шток.
- Пусконаладка: проверить герметичность, выполнить настройку, откалибровать управление (при автоматике).
Частые ошибки при монтаже
- Установка «против потока», из-за чего нарушается регулирование и растёт износ.
- Отсутствие фильтра на загрязнённых линиях, приводящее к заклиниванию и утечкам.
- Неправильный подбор по пропускной способности, вызывающий шум, кавитацию или недостаток расхода.
- Монтаж с механическим напряжением труб, из-за чего страдают уплотнения и корпус.
Если требуется быстро подобрать и купить клапан на https://all-armatura.ru/klapany/klapany-reguliruyuwie-s-mim/, важно заранее определить условия эксплуатации и ориентироваться на проектные параметры, чтобы устройство работало стабильно и не требовало частой перенастройки.
Итоги: что такое регулирующий клапан и для каких задач его применяют
Правильно выбранный и установленный регулирующий клапан повышает устойчивость технологического режима, снижает потери энергии и помогает защищать оборудование от перегрузок. На практике эффективность определяется не только конструкцией клапана, но и корректным подбором по условиям эксплуатации, качеством монтажа и последующей настройкой.
Краткое резюме по применению
- Основная задача: дозирование потока и поддержание заданных параметров (давления, расхода, температуры, уровня) за счёт управляемого изменения проходного сечения.
- Где применяется: отопление и теплоснабжение, вентиляция и кондиционирование, водоснабжение и водоподготовка, пароконденсатные системы, технологические линии в промышленности.
- Что даёт на объекте: стабильное качество регулирования, экономию ресурсов, снижение риска аварийных режимов, повышение ресурса насосов, теплообменников и другого оборудования.
- Критично для результата: корректный подбор типоразмера и характеристики, соответствие материалов среде, правильное направление потока, доступность для обслуживания, точная настройка и проверка после монтажа.
