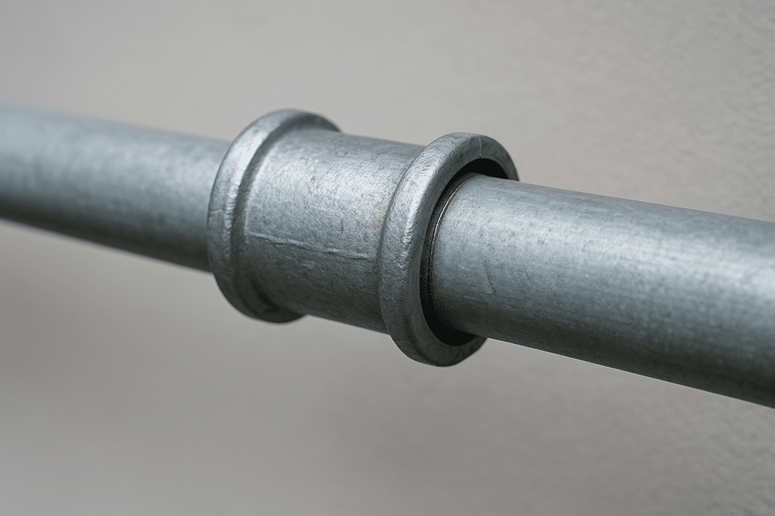

Правильное соединение трубопроводов определяет герметичность, надежность и срок службы всей системы. При сборке важно учитывать материал труб, рабочее давление и температуру, а также тип соединения: резьбовое, сварное, фланцевое или прессовое.
Не менее значимы точная разметка, ровный рез без заусенцев и соблюдение технологии подготовки кромок, поскольку даже небольшие перекосы приводят к протечкам и ускоренному износу узла.
Для корректной стыковки элементов необходимо заранее проверить совместимость фитингов, подобрать уплотнения и обеспечить соосность труб на всем участке монтажа. На поворотах трассы применяются фасонные детали, например отвод 45 градусов, позволяющие изменить направление без излишних напряжений в линии. Завершающий этап – контроль качества соединения: визуальный осмотр, проверка затяжки/провара и испытание на герметичность перед вводом в эксплуатацию.
Подбор способа стыковки по материалу труб, давлению и температуре среды
Выбор способа соединения трубопроводов начинается с определения материала труб и фитингов, поскольку именно он задаёт допустимые технологии стыковки, требования к подготовке кромок и чувствительность к температурным деформациям. Неправильно выбранный метод может привести к утечкам из?за разной жёсткости материалов, несовместимости уплотнений или деградации шва при нагреве и охлаждении.
Далее оценивают рабочие параметры: давление, температуру, характер среды (вода, пар, газ, нефтепродукты, агрессивные химикаты) и режимы (постоянные или циклические). Чем выше давление и температура, тем чаще предпочтение отдают неразъёмным или усиленным разъёмным соединениям, а также решениям, устойчивым к ползучести материалов и термоциклированию.
Материал труб: что подходит и какие есть ограничения
Для стальных труб при повышенных давлениях и температурах типичным выбором становятся сварные соединения: они обеспечивают высокую прочность и герметичность, а при правильной технологии выдерживают вибрации и перепады температур. При необходимости разборки применяют фланцевые соединения с подбором прокладки под температуру и химическую стойкость среды; для участков обслуживания (арматура, фильтры) это часто практичнее, чем резьба.
Медные трубопроводы в низко- и среднетемпературных системах обычно стыкуют капиллярной пайкой или пресс?фитингами. Пайка даёт надёжную герметичность, но требует строгого соблюдения чистоты и температурного режима нагрева; пресс?соединения удобны на монтаже, однако критично правильно подобрать уплотнительные элементы по температуре и совместимости со средой.
Полимерные трубы (PP-R, PE, PVC, PVDF и др.) требуют учёта их терморасширения и снижения прочности с ростом температуры. Для PE и PP часто применяют стыковую или раструбную сварку (термосварку), обеспечивающую монолитность; для PVC – клеевые соединения, где ключевыe условия: подготовка поверхности и подходящий состав клея. При разборных решениях (компрессионные, фланцевые адаптеры) важно помнить, что длительная работа при повышенной температуре и давлении может вызвать релаксацию и ослабление обжима, поэтому нужен корректный монтаж и контроль.
- Металл–металл: сварка для высоких нагрузок; фланцы для обслуживания; резьба – чаще для малых диаметров и умеренных параметров.
- Полимер–полимер: термосварка/клей – для герметичности; разъёмные фитинги – для ремонтопригодности, но с ограничениями по режимам.
- Разнородные материалы: используют переходники (фланцевые, резьбовые вставки, комбинированные фитинги) и внимательно выбирают уплотнения, чтобы компенсировать разные коэффициенты расширения.
Давление и температура среды: как они меняют выбор соединения
При росте давления увеличивается риск выдавливания прокладок и уплотнений, а также требования к прочности зоны стыка. Для таких условий предпочтительны соединения, где герметичность обеспечивается конструктивно и/или металлургически: сварка (для стали и некоторых сплавов), правильно подобранные фланцы с прокладками под давление и температуру, а также специальные высоконапорные фитинги. Резьбовые соединения в высоконапорных системах применяют ограниченно: они чувствительны к вибрациям, качеству резьбы и герметизирующим материалам.
Температура влияет сразу на несколько факторов: изменение прочности материала, термическое расширение, старение уплотнений и возможную потерю натяга в разъёмных стыках. Для горячих сред нужно выбирать уплотнения и прокладки, устойчивые к температуре и химическому воздействию, а для полимеров – учитывать падение допустимого рабочего давления с ростом температуры. Если ожидаются частые пуски/остановы или резкие перепады, соединения должны быть устойчивы к термоциклам: слабые места – клеевые швы вне допустимого диапазона и обжимные узлы без компенсации деформаций.
- Определите режим: постоянный или циклический (термоциклы, гидроудары, вибрации) – при циклах избегайте решений, склонных к ослаблению натяга.
- Сопоставьте ограничения материала: для полимеров особенно критична температура, для металлов – коррозионная стойкость и требования к сварке.
- Выберите тип соединения: неразъёмное при максимальных требованиях к герметичности; разъёмное – там, где нужна регулярная разборка, но с усилением (фланцы, правильные прокладки, контроль момента затяжки).
- Проверьте совместимость уплотнений: температура + химическая среда должны соответствовать выбранным прокладкам и O?ring, иначе соединение деградирует быстрее всего.
