В переработке полимеров устойчивость технологического режима зависит не только от параметров шнека, цилиндра, пресс-формы или экструзионной головки. Одной из наиболее чувствительных зон является сопловой участок, где расплав проходит финальную стадию перед формованием.
Температура в этой зоне влияет на текучесть материала, давление впрыска, равномерность заполнения формы, геометрию изделия, качество поверхности и уровень внутренних напряжений в готовой детали.
Поэтому сопловой нагреватель нельзя считать второстепенной комплектующей, которую достаточно подобрать по диаметру и напряжению. Это высоконагруженный элемент тепловой системы, от которого зависят энергоэффективность, ресурс узла и предсказуемость технологического цикла.

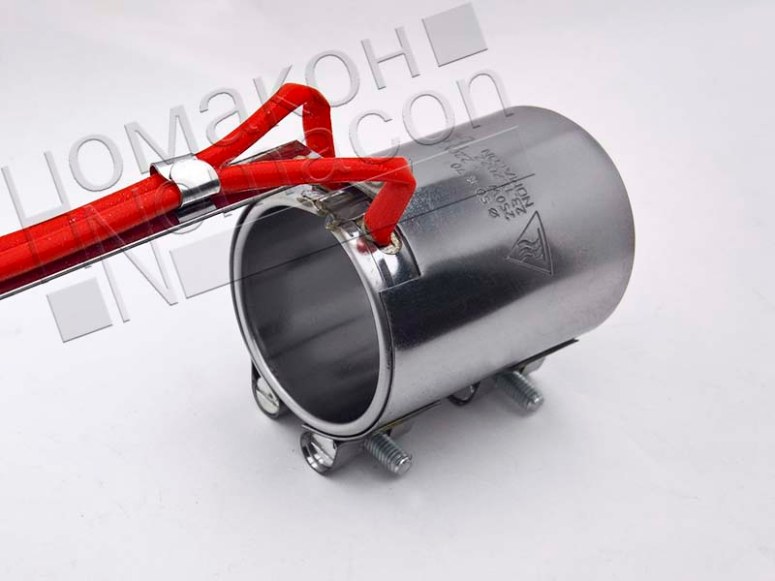

НОМАКОН подбирает миканитовые сопловые нагреватели с учетом конкретного оборудования, перерабатываемого полимера, температурного диапазона, скорости цикла и тепловых потерь.
Почему зона сопла предъявляет повышенные требования к нагревателю
Сопло работает в более сложных тепловых условиях, чем материальный цилиндр. Цилиндр имеет большую массу и тепловую инерцию, поэтому температурные колебания частично компенсируются накопленной энергией. Сопловой узел обладает меньшей массой, более выраженным локальным теплоотводом и находится на границе между горячим расплавом и внешней средой.
На сопло одновременно влияют:
- переменный поток расплава;
- потери тепла через наружную поверхность;
- теплопередача в соседние металлические детали;
- изменение производственного режима;
- нагрев или охлаждение сопряженных зон.
Нагреватель должен быстро компенсировать изменения теплового баланса, равномерно прогревать зону контакта, сохранять изоляционные свойства и работать без образования локальных перегревов.
Почему нельзя выбирать нагреватель только по размерам
Распространенная ошибка — измерить внутренний диаметр, ширину, напряжение и мощность старого нагревателя, после чего заказать внешне аналогичное изделие. Такой подход не учитывает реальные условия работы оборудования.
Даже нагреватели одинакового размера могут отличаться по следующим параметрам:
- удельной мощности;
- схеме распределения нагревательной спирали;
- качеству миканитовой изоляции;
- точности прилегания к соплу;
- допустимому температурному режиму;
- устойчивости к циклическим нагрузкам;
- конфигурации токовыводов;
- особенностям локального теплоотвода.
Формально подходящий нагреватель может вызывать нестабильность температуры, перегружать автоматику, потреблять больше энергии или быстро выходить из строя. Инженерный подбор должен начинаться с анализа тепловой задачи, а не только с габаритов.
Что определяет эффективность соплового нагрева
Эффективность зависит не от номинальной мощности как таковой, а от доли энергии, которая фактически передается в металл сопла и участвует в стабилизации расплава.
Ключевые факторы эффективности:
- качество контакта нагревателя с поверхностью;
- соответствие мощности теплоемкости узла;
- равномерность теплового потока по окружности и ширине;
- интенсивность отвода тепла в расплав и окружающую среду;
- точность регулирования температуры;
- стабильность электрических характеристик при циклической нагрузке.
Нагреватель с большей мощностью не всегда эффективнее. При недостаточном теплоотводе избыток тепла приводит к перегреву самого изделия, а не к улучшению работы сопла.
Почему избыточная мощность сокращает ресурс
Мощный нагреватель способен быстрее вывести оборудование на рабочий режим, но только при условии, что сопловой узел может принять и распределить выделяемое тепло. При завышенной удельной мощности нагревательный элемент работает с перегрузкой.
Последствия избыточной мощности:
- спираль нагревается быстрее, чем сопло принимает тепло;
- повышается температура миканитовой изоляции;
- возрастает число циклов включения и отключения;
- терморегулятор работает в более агрессивном режиме;
- усиливается термическая усталость материалов;
- быстрее стареют токовыводы и контактные соединения.
Это может привести к температурной нестабильности, деструкции чувствительных полимеров, образованию нагара и ухудшению качества продукции. Оптимальный нагреватель — не самый мощный, а согласованный с реальной тепловой нагрузкой узла.
Тепловой контакт как фактор надежности
Для миканитовых сопловых нагревателей критически важно плотное прилегание к металлической поверхности. Контактный нагрев эффективен только при отсутствии значимых воздушных зазоров между корпусом нагревателя и соплом.
Металл хорошо проводит тепло, а воздух — плохо. При появлении воздушного слоя тепло задерживается в нагревателе: спираль и миканитовая изоляция перегреваются, а сопло при этом может не получать необходимую тепловую мощность.
Нарушение теплового контакта вызывает:
- рост локальной температуры спирали;
- ускоренное старение изоляции;
- снижение электрической прочности;
- неравномерный нагрев сопла;
- риск преждевременного отказа.
При каждой замене нагревателя необходимо очистить посадочную поверхность от остатков полимера, нагара и коррозии, проверить геометрию сопла, устранить механические повреждения и равномерно затянуть крепеж.
Почему миканит остается оптимальным материалом
Миканитовые нагреватели сохраняют высокий спрос благодаря сочетанию компактности, надежности и хорошей теплопередачи. Они особенно удобны для сопловых зон с ограниченным монтажным пространством и высокой плотностью тепловой нагрузки.
Преимущества миканита:
- высокая электрическая прочность;
- стойкость к рабочим температурам до 450 °C;
- малая толщина конструкции;
- эффективность при контактном нагреве;
- устойчивость к многократным циклам нагрева и охлаждения;
- возможность изготовления нестандартных форм и размеров.
Однако преимущества миканита раскрываются только при правильном расчете мощности и качественном тепловом контакте с нагреваемым узлом.
Как автоматика влияет на ресурс нагревателя
Даже правильно рассчитанный нагреватель не обеспечит стабильную работу при некорректном управлении температурой. Неправильно настроенный ПИД-регулятор вызывает постоянные колебания: избыточный нагрев сменяется резким отключением и повторной подачей мощности.
На ресурс нагревателя влияют:
- неверно выбранные коэффициенты ПИД-регулятора;
- неправильное положение термопары;
- плохой контакт датчика с поверхностью;
- запаздывание измерения температуры;
- неисправности силовой коммутации;
- слишком высокая частота переключений.
Сопловой нагреватель, термопара и регулятор должны рассматриваться как единый контур управления. Это позволяет получить стабильный температурный режим и прогнозируемый ресурс оборудования.
Когда выгодно индивидуальное исполнение
Типовой нагреватель не всегда подходит для машин с нестандартной оснасткой, особым режимом переработки или ограниченным пространством для установки. В таких случаях индивидуальное изготовление позволяет точнее адаптировать изделие под задачу.
Индивидуальное исполнение оправдано при необходимости:
- нестандартного внутреннего диаметра;
- точной ширины зоны нагрева;
- вырезов, пазов или отверстий;
- размещения термопары в заданной точке;
- особой конфигурации токовыводов;
- расчетной мощности под конкретный тепловой режим;
- учета монтажных ограничений оборудования.
Такой подход уменьшает тепловые потери, повышает стабильность температуры и продлевает срок службы нагревателя и соплового узла.
Экономика эксплуатации
Стоимость соплового нагревателя относительно невелика по сравнению с ценой экструдера, термопластавтомата или производственной линии. Однако его отказ способен вызвать простой всего оборудования.
Неправильный подбор приводит к следующим затратам:
- росту энергопотребления;
- увеличению времени выхода на рабочий режим;
- нестабильности параметров расплава;
- увеличению количества брака;
- сокращению межремонтного интервала;
- внеплановым остановкам;
- росту расходов на обслуживание и замену.
С учетом полной стоимости владения дешевый нагреватель часто оказывается наиболее дорогим решением. Экономически выгоднее использовать изделие, соответствующее рабочему режиму и обеспечивающее стабильную передачу тепла.
Подход НОМАКОН к подбору сопловых нагревателей
НОМАКОН рассматривает сопловой нагреватель как часть реальной тепловой системы. При подборе учитываются:
- геометрия соплового узла;
- рабочий температурный диапазон;
- тип и режим переработки материала;
- уровень тепловых потерь;
- необходимая плотность мощности;
- схема подключения;
- особенности монтажа и обслуживания.
Это помогает избежать формального подбора по аналогии и получить технически обоснованное решение для стабильной работы в производственных условиях.
Заключение
Сопловой миканитовый нагреватель — важный элемент тепловой стабильности при переработке полимеров. Его эффективность определяется не только мощностью, но и точностью расчета, качеством контакта, состоянием посадочной поверхности, настройкой автоматики и соответствием реальному режиму работы.
Выбор нагревателя только по размерам или минимальной цене часто приводит к росту затрат, снижению ресурса и нестабильности процесса. Комплексный теплотехнический подбор позволяет повысить энергоэффективность, надежность и предсказуемость работы промышленного оборудования.
