Дренажно-насосная станция (ДНС) — это система принудительного отвода воды, которая применяется там, где самотечное водоотведение невозможно. Она собирает дренажные, ливневые или грунтовые воды в накопительный резервуар и перекачивает их в точку сброса. ДНС незаменима на участках с высоким уровнем грунтовых вод, в низинах, а также при необходимости отвода воды на расстояние или на подъем. Разберем, как правильно смонтировать дренажно-насосную станцию.
Что вы узнаете:
- Когда нужна ДНС и как она работает.
- Как выбрать место для установки.
- Как смонтировать резервуар, насосы и автоматику.
- Как подключить станцию к трубопроводу и электросети.
- Какие ошибки чаще всего допускают.
Когда нужна дренажно-насосная станция
ДНС устанавливается в ситуациях, когда вода не может отводиться самотеком.
Основные случаи:
- Участок находится в низине, и вода скапливается, не имея естественного стока.
- Высокий уровень грунтовых вод — вода поднимается выше уровня дренажных труб.
- Точка сброса (канава, овраг, коллектор) находится выше уровня дренажной системы.
- Необходимо отвести воду на значительное расстояние или поднять ее на высоту.
- Требуется откачка воды из подвала, цокольного этажа или приямка.
ДНС работает автоматически: датчики уровня включают насос при заполнении резервуара и выключают его после откачки.
Состав дренажно-насосной станции
Типовая ДНС включает несколько обязательных элементов.
Основные элементы:
- Накопительный резервуар — пластиковая или бетонная емкость, в которую поступает вода.
- Насос (один или два) — погружной дренажный насос для перекачки воды.
- Поплавковые датчики уровня — включают и выключают насос в зависимости от уровня воды.
- Обратный клапан — предотвращает обратный ток воды после отключения насоса.
- Запорная арматура — для обслуживания и ремонта.
- Шкаф управления — автоматика, защита от сухого хода, сигнализация.
- Вентиляционная труба — для отвода газов и выравнивания давления.
Для ответственных объектов устанавливаются два насоса: один рабочий, второй резервный. Они могут работать поочередно или включаться одновременно при пиковой нагрузке.
Выбор места для установки
Место установки ДНС определяется схемой водоотведения и удобством обслуживания.
Основные требования:
- Резервуар устанавливается в самой низкой точке участка или в месте сбора воды.
- Обеспечен доступ для обслуживания и извлечения насоса.
- Расстояние от фундамента дома — не менее 1–2 метров (чтобы вода не подмывала основание).
- Расстояние от источника питьевой воды — не менее 25 метров.
- Ровное основание для монтажа резервуара.
Если станция устанавливается внутри дома (в подвале или приямке), помещение должно быть сухим, с вентиляцией и доступом к электричеству.
Подготовка котлована
Котлован копают вручную или с помощью малогабаритной техники. Размеры ямы должны быть на 20–30 см шире габаритов резервуара с каждой стороны.
Глубина котлована определяется высотой резервуара плюс 20–30 см на песчано-щебеночную подушку. Если грунтовые воды высокие, может потребоваться дренаж или якорение резервуара.
Дно котлована выравнивают и уплотняют. Затем засыпают песчаную подушку толщиной 10–15 см и тщательно трамбуют. Для бетонных резервуаров дополнительно устраивается бетонное основание.

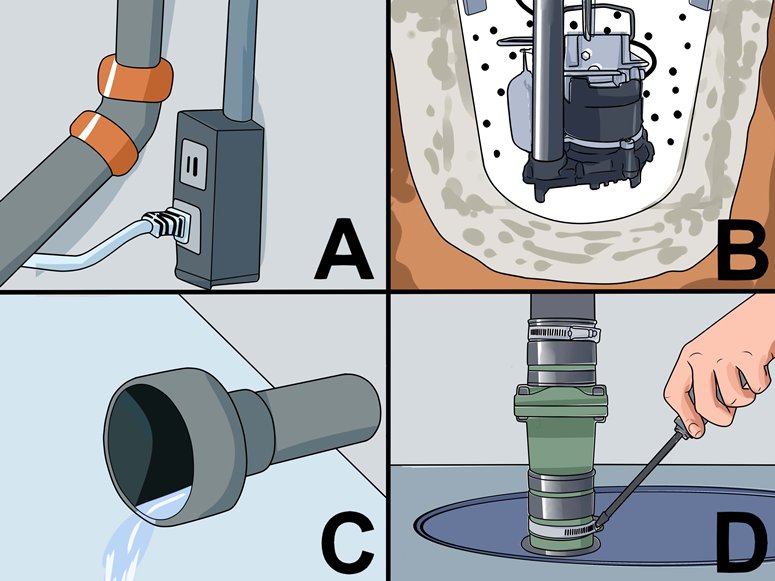

Установка резервуара и насосов
Резервуар опускается в котлован и выравнивается по уровню. Затем монтируется насосное оборудование.
Этапы установки:
- Опустить резервуар в котлован, выровнять по уровню.
- Установить насос на дно резервуара или на специальные направляющие.
- Подключить насос к напорному трубопроводу через обратный клапан.
- Установить поплавковые датчики уровня на расчетной высоте.
- Подключить подводящие трубы к резервуару.
- Установить вентиляционную трубу.
- Заполнить резервуар водой на 1/3 — это предотвратит деформацию при обратной засыпке.
- Засыпать пространство вокруг резервуара песком или песчано-цементной смесью послойно с трамбовкой.
Для пластиковых резервуаров важно не повредить корпус при засыпке. Засыпка выполняется вручную, без использования тяжелой техники рядом со стенками.
Монтаж автоматики и подключение к электросети
Автоматика ДНС управляет работой насосов и защищает их от аварийных режимов.
Что входит в монтаж автоматики:
- Установка шкафа управления.
- Подключение поплавковых датчиков уровня.
- Настройка порогов включения и выключения насоса.
- Установка защиты от сухого хода.
- Подключение сигнализации (звуковой или световой).
Подключение к электросети выполняется отдельной линией с автоматическим выключателем и УЗО. Важно заземлить оборудование. Для ответственных объектов устанавливается источник бесперебойного питания или генератор.
Подключение к трубопроводу
Подключение ДНС к трубопроводу выполняется с соблюдением герметичности и уклонов.
Правила подключения:
- Подводящие трубы подключаются к резервуару через отверстия в стенке. Места ввода герметизируются.
- Напорный трубопровод подключается к насосу через обратный клапан.
- Уклон подводящих труб — 1–2 см на погонный метр в сторону резервуара.
- Напорный трубопровод прокладывается с уклоном в сторону точки сброса (если самотечный) или без уклона (если вода подается насосом).
Для напорного трубопровода используются трубы ПНД, рассчитанные на рабочее давление насоса.
Типичные ошибки при монтаже
1. Неправильный выбор места. Резервуар установлен выше уровня поступления воды — вода не поступает самотеком.
2. Отсутствие обратного клапана. Вода возвращается в резервуар после отключения насоса.
3. Неправильная настройка датчиков. Насос включается слишком часто или не включается вовсе.
4. Отсутствие защиты от сухого хода. Насос работает без воды и выходит из строя.
5. Плохая герметизация вводов. Вода уходит в грунт, не доходя до резервуара.
6. Отсутствие вентиляции. Газы накапливаются, появляется неприятный запах.
7. Отсутствие резервного насоса. При поломке одного насоса система останавливается.
Обслуживание дренажно-насосной станции
ДНС требует регулярного обслуживания:
- Проверка работы насосов и автоматики — 1 раз в квартал.
- Очистка резервуара от ила и осадка — 1–2 раза в год.
- Проверка обратного клапана и запорной арматуры.
- Проверка поплавковых датчиков.
- Проверка электрических соединений и заземления.
Своевременное обслуживание продлевает срок службы станции и обеспечивает ее бесперебойную работу.
Заключение
Правильный монтаж дренажно-насосной станции — это гарантия эффективного отвода воды и защиты участка от подтоплений. Выбор места, подготовка котлована, установка резервуара, монтаж насосов и автоматики, подключение к трубопроводу и электросети — каждый этап важен. Ошибки на любом из них приводят к сбоям в работе системы и дорогостоящему ремонту. Если нет уверенности в своих силах, лучше доверить установку специалистам — это сэкономит время и деньги в долгосрочной перспективе.
