Транзисторы: основные принципы, классификация и области применения

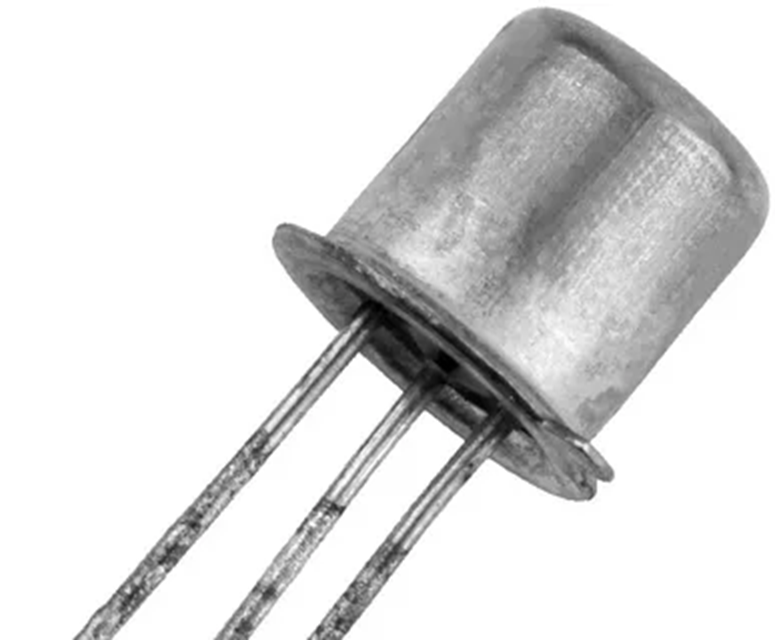

Транзисторы – это полупроводниковые электронные компоненты, предназначенные для усиления, коммутации и управления электрическими сигналами. Они стали основой современной электроники благодаря высокой надежности, компактности и энергоэффективности, а их характеристики напрямую определяют работу устройств – от простых усилителей до сложных вычислительных систем.

В зависимости от принципа действия и конструкции различают биполярные транзисторы и полевые (JFET, MOSFET), а также специализированные решения для высоких частот и больших токов. Понимание различий между видами помогает правильно выбирать элемент под задачу: стабилизация питания, управление нагрузкой, формирование импульсов или обработка аудиосигнала, а при необходимости можно купить транзисторы на https://www.necspb.com/catalog/tranzistory/ с учетом требуемых параметров и условий эксплуатации.

Как транзистор усиливает сигнал

Усиление транзистором основано на том, что небольшой входной сигнал управляет существенно большим током в выходной цепи. В биполярном транзисторе (BJT) малые изменения тока базы или напряжения база-эмиттер вызывают заметные изменения коллекторного тока, а значит – и падения напряжения на нагрузке в коллекторной цепи.

Практически чаще всего используют включение с общим эмиттером: вход подают на базу через разделительный конденсатор, выход снимают с коллектора, а эмиттер соединяют с общим проводом через резистор. Такая схема даёт усиление по напряжению и по мощности, но требует правильной установки рабочей точки, чтобы транзистор усиливал линейно и не уходил в отсечку или насыщение.

Схема включения и рабочая точка

В схеме с общим эмиттером усиление по напряжению возникает из-за преобразования изменений коллекторного тока в изменения напряжения на коллекторном резисторе R_C. Когда входной сигнал увеличивает ток базы, растёт ток коллектора, падение напряжения на R_C увеличивается, и напряжение на коллекторе относительно питания уменьшается – поэтому выходной сигнал получается инвертированным (в противофазе).

Чтобы усиление было предсказуемым, выбирают рабочую точку (Q-точку) в активной области. Обычно стремятся поставить напряжение коллектора примерно в середину диапазона, например V_C ? 0,5·V_CC, чтобы оставался запас по амплитуде вверх и вниз без искажений. Эмиттерный резистор R_E вводят для отрицательной обратной связи: при росте тока возрастает напряжение на эмиттере, эффективное V_BE уменьшается и ток стабилизируется, что уменьшает влияние разброса коэффициента передачи по току ? и температуры.

Расчёт резисторов смещения

Один из распространённых способов смещения – делитель напряжения на базе: резисторы R1 (к питанию) и R2 (к земле) задают базовое напряжение, а R_E формирует нужный ток и стабилизацию. Расчёт удобно вести от выбранных целевых значений тока покоя и напряжений в рабочей точке.

1. Задать ток покоя коллектора I_CQ и выбрать R_C по требуемому падению напряжения: если принять V_CQ ? 0,5·V_CC, то падение на R_C будет примерно V_RC = V_CC ? V_CQ, а значит R_C ? V_RC/I_CQ.
2. Выбрать напряжение на эмиттере в покое V_EQ (часто берут 10–20% от V_CC для хорошей стабилизации), тогда R_E ? V_EQ/I_EQ, где I_EQ ? I_CQ (приближение верно, если ? достаточно велик).
3. Определить базовое напряжение: V_BQ ? V_EQ + V_BE, где для кремниевого транзистора обычно принимают V_BE ? 0,6–0,7 В при токах малосигнальных каскадов.
4. Рассчитать делитель R1–R2 так, чтобы он задавал V_BQ и был достаточно «жёстким» относительно тока базы. Для уменьшения зависимости от ? выбирают ток делителя I_DIV примерно в 5–10 раз больше тока базы I_BQ ? I_CQ/?. Тогда R2 ? V_BQ/I_DIV, а R1 ? (V_CC ? V_BQ)/I_DIV.
5. Проверить рабочую точку с учётом реального ? и падений напряжения: пересчитать I_BQ, оценить, не «проседает» ли делитель, и уточнить R1, R2, R_E при необходимости. Если нужен больший коэффициент усиления по переменному сигналу, R_E часто частично или полностью шунтируют конденсатором, сохраняя при этом смещение по постоянному току.

• Итоговый принцип: смещение задаёт постоянные токи и напряжения (рабочую точку), а входной сигнал вызывает малые отклонения вокруг неё; именно эти отклонения транзистор преобразует в усиленное изменение напряжения на нагрузке.
